产品特点
● 单点称重传感器
● WB1260B：铝合金
● 防护等级 IP67
● 防爆分类：
● Ex ia IIC T4 Ga；Ex iaD 20 T135
● 适用于平台秤、装袋秤、计数秤、计价秤及过程称重设备等。

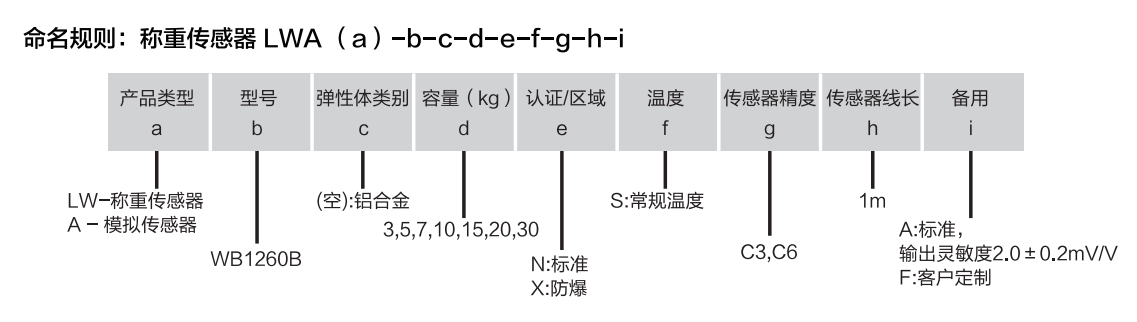

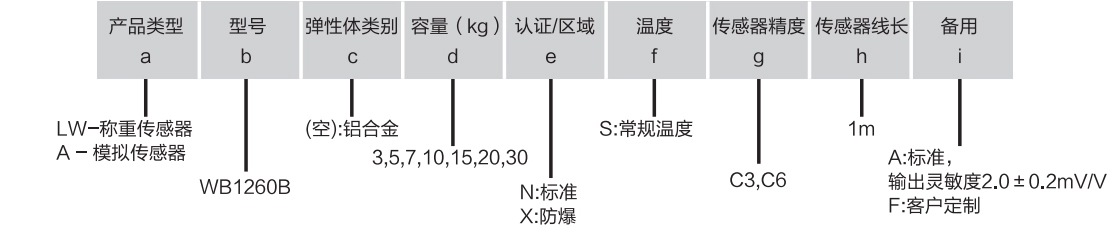

命名规则：称重传感器LWA（a）-b-c-d-e-f-g-h-i

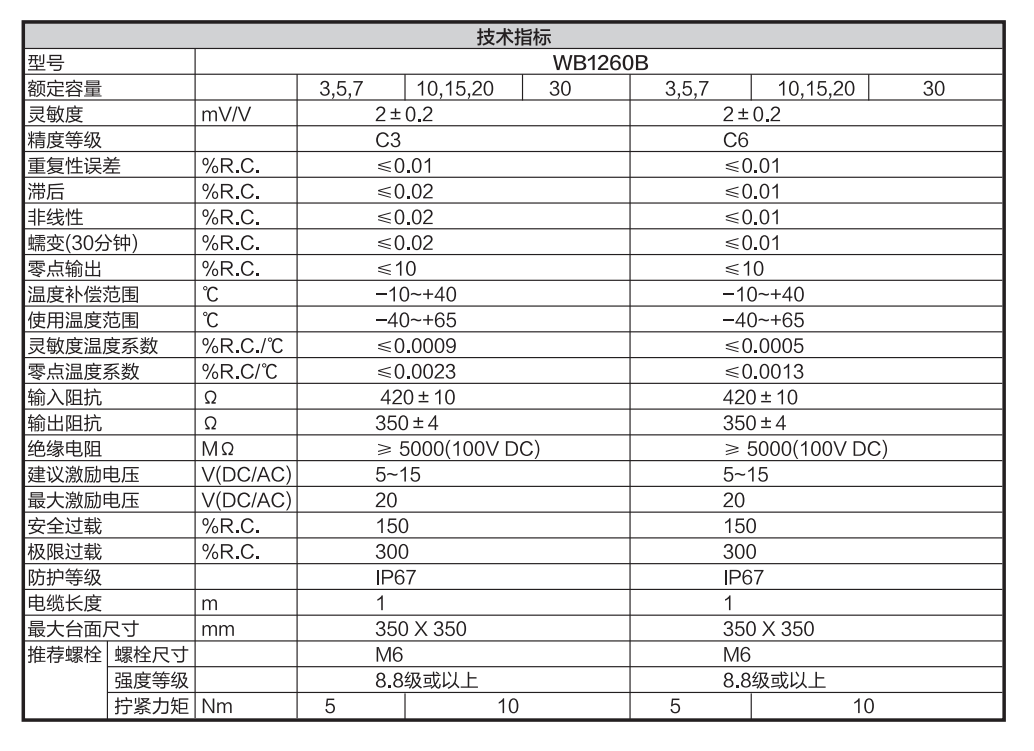

| 技术指标 |
| 型号 | WB1260B |
| 额定容量 |
| 3,5,7 | 10,15,20 | 30 | 3,5,7 | 10,15,20 | 30 |
| 灵敏度 | mV/V | 2±0.2 | 2±0.2 |
| 精度等级 |
| C3 | C6 |
| 重复性误差 | %R.C. | ≤0.01 | ≤0.01 |
| 滞后 | %R.C. | ≤0.02 | ≤0.01 |
| 非线性 | %R.C. | ≤0.02 | ≤0.01 |
| 蠕变(30分钟) | %R.C. | ≤0.02 | ≤0.01 |
| 零点输出 | %R.C. | ≤10 | ≤10 |
| 温度补偿范围 | ℃ | -10~+40 | -10~+40 |
| 使用温度范围 | ℃ | -40~+65 | -40~+65 |
| 灵敏度温度系数 | %R.C./℃ | ≤0.0009 | ≤0.0005 |
| 零点温度系数 | %R.C/℃ | ≤0.0023 | ≤0.0013 |
| 输入阻抗 | Ω | 420±10 | 420±10 |
| 输出阻抗 | Ω | 350±4 | 350±4 |
| 绝缘电阻 | MΩ | ≥5000 (100V DC) | ≥5000 (100V DC) |
| 建议激励电压 | V(DC/AC) | 5~15 | 5~15 |
| 激励电压上限 | V(DC/AC) | 20 | 20 |
| 安全过载 | %R.C. | 150 | 150 |
| 极限过载 | %R.C. | 300 | 300 |
| 防护等级 |
| IP67 | IP67 |
| 电缆长度 | m | 1 | 1 |
| 台面尺寸上限 | mm | 350×350 | 350×350 |
| 推荐螺栓 | 螺栓尺寸 |
| M6 | M6 |
| 强度等级 |
| 8.8级或以上 | 8.8级或以上 |
| 拧紧力矩 | Nm | 5 | 10 | 5 | 10 |

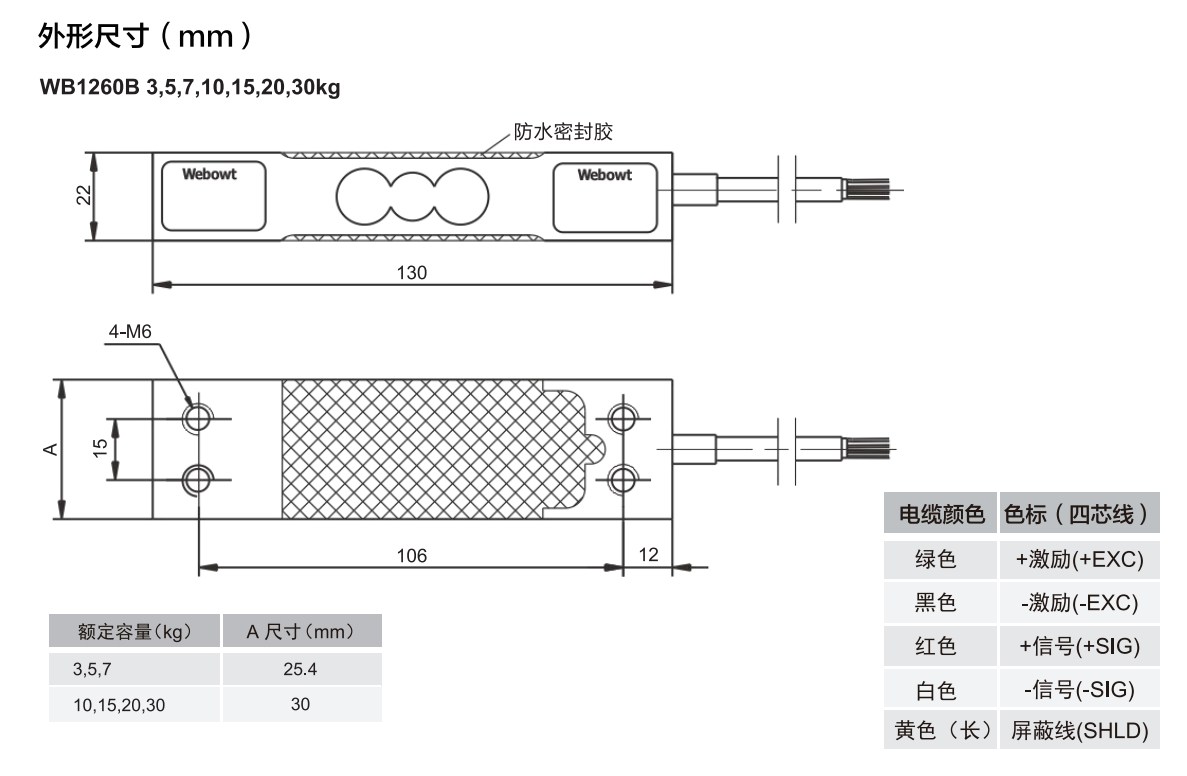

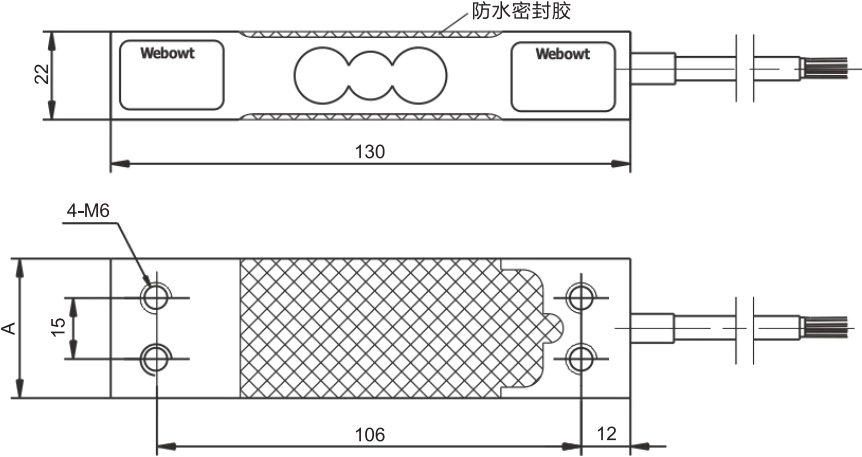

外形尺寸（mm）
WB1260B 3,5,7,10,15,20,30kg
| 额定容量 (kg) | A尺寸 (mm) |
| 3, 5, 7 | 25.4 |
| 10, 15, 20, 30 | 30 |
| 电缆颜色 | 色标 (四芯线) |
| 绿色 | +激励 (+EXC) |
| 黑色 | -激励 (-EXC) |
| 红色 | +信号 (+SIG) |
| 白色 | -信号 (-SIG) |
| 黄色 (长) | 屏蔽线 (SHLD) |
