WBGD , 模拟称重传感器 15t ~ 500t

弹性体类：
不锈钢2Cr13
容量（吨）：
15（13m）
20（13m）
25（13m）
30（13m）
40（13m）
50（13m）
100（13m）
200（13m、20m）
250（13m、20m）
300（30m）
400（30m）
500（30m）
称重传感器精度：
C1
C3
备份：
标准，输出灵敏度 2.0 mV/V
定制化
认证/区域：
标准
防爆
状态：
数量：
询价 加入询价篮

  • WBGD

  • WEBOWT

  • WBGD

产品特点

● 不锈钢材质，激光焊接密封，防护等级IP68

● 自稳定摇臂销结构，长期稳定性好

● 防爆分类：

● Ex ia II C T4T6 Ga

● Ex ia III C T135℃T85℃ Db

● 高温称重传感器的允许工作温度上限为 200°C

● 适用于汽车衡、轨道衡、大吨位称重模块的称重控制应用。

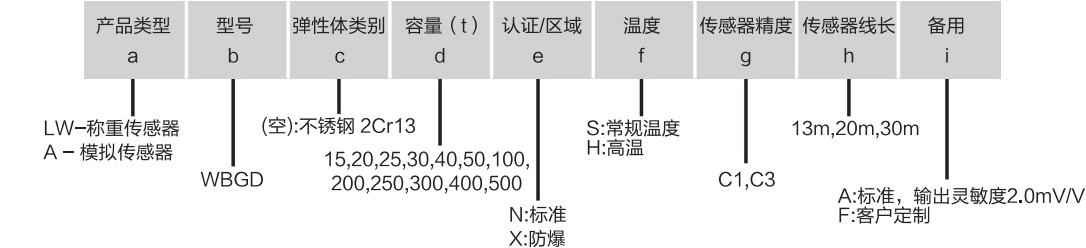

命名规则：称重传感器LWA a-b-c-d-e-f-g-h-i

未标题-1


技术指标
型号 WBGD
额定容量 15,20,25,30,40,50,100 200,250 300,400,500
灵敏度 mV/V 2±0.002 2±0.002
精度等级 C3 C1
重复性误差 %R.C. ≤0.01 ≤0.02
滞后 %R.C. ≤0.02 ≤0.035
非线性 %R.C. ≤0.02 ≤0.035
蠕变 (30分钟) %R.C. ≤0.0167 ≤0.02
零点输出 %R.C. ≤1.0 ≤1.0
温度补偿范围 ℃ -10~+40 -10~+40
使用温度范围 ℃ -40~+65 -40~+65
灵敏度温度系数 %R.C./℃ ≤0.0009 ≤0.0009
零点温度系数 %R.C/℃ ≤0.002 ≤0.0047
输入阻抗 Ω 1150±15 1150±15
输出阻抗 Ω 1000±3 1000±3
绝缘电阻 MΩ ≥5000 (100V DC) ≥5000 (100V DC)
建议激励电压 V (DC/AC) 5~15 5~15
激励电压上限 V (DC/AC) 20 20
安全过载 %R.C. 150 150
极限过载 %R.C. 300 300
防护等级 IP68 IP68
电缆长度 m 13 13、20 30

*备注：高温传感器信息请咨询工厂

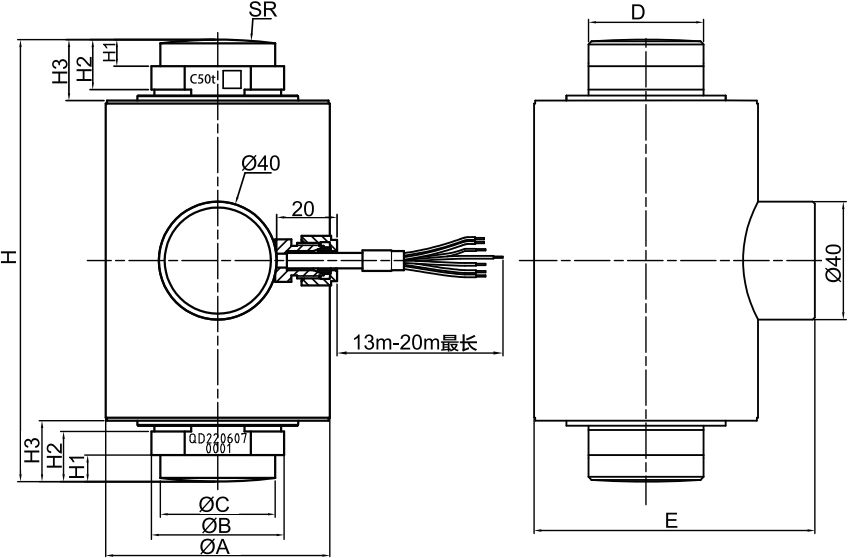

外形尺寸（mm）

WBGD 20,25,30,50,100t


未标题-3


Cap (t) A B C D E H H1 H2 H3 SR
15,20,25,30,40 76 45 39 39 96 150 9 17 20.7 160
50 76 45 39 39 96 150 9 17 20.7 305
100 102 66 62 62 122 150 9 17 20.7 305

*200~500t 尺寸请咨询工厂


电缆颜色 色标 (六芯线)
绿色 +激励 (+EXC)
黑色 -激励 (-EXC)
黄色 +反馈 (+SEN)
蓝色 -反馈 (-SEN)
白色 +信号 (+SIG)
红色 -信号 (-SIG)
黄色 (长) 屏蔽线 (SHLD)
